适配机型：ER6/ER10/ER16/ER20/ER30/ER50、EMG 系列伺服电机（J4/J5/J6 手腕垂直轴磨损最严重）埃斯顿采用失电电磁制动器，摩擦片磨损会出现：手腕下坠、断电滑轴、半抱闸电机发热、低速卡顿、刹车测试报错，粉尘车间二手机械摩擦片普遍 1~2 年达到更换阈值。
一、前置安全规范（手腕 J5/J6 必做）
负载支撑：用工装支架托住 4/5/6 轴手腕，抵消自重，防止松闸后下坠撞坏减速机；
断电放电：控制柜总电源断开，等待 5min 伺服电容放电，上锁挂牌；
防尘防静电：佩戴防尘面罩、防静电手环，拆解前吹扫电机尾部全部粉尘；
禁止暴力：不强行掰动手腕，避免扭弯电机输出轴、划伤谐波减速机齿面。
二、摩擦片磨损分级检测（分外观实测 + 功能测试）
1. 实测厚度判定（最精准，卡尺测量）
埃斯顿 EMG 伺服电机原厂摩擦片全新厚度 2.8~3.2mm，强制更换阈值：
剩余厚度 ≤1.5mm：必须更换；
剩余厚度 1.5~2.0mm：预警，3 个月内更换；
＞2.0mm：可继续使用，季度复查。测量要点：多点测量摩擦片边缘、中心，取最小值；严禁磨到金属背板，会直接拉伤制动盘。
2. 外观破损判定（满足任意一条立即更换）
摩擦片表面裂纹、局部掉块、分层脱落；
单侧偏磨，两边厚度差＞0.4mm（衔铁偏斜卡滞导致）；
油污渗透、焊粉铁粉嵌入摩擦面，摩擦系数大幅下降；
表面高温碳化、发黑硬化，制动打滑。
3. 整机功能故障判断（不用拆机即可预判磨损）
表格
| 故障现象 | 磨损特征 |
|---|---|
| 断电后 J5/J6 手腕缓慢下坠、定位偏移 | 摩擦片磨损，制动力矩不足 |
| 上电低速运行电机持续高温、空载电流偏高 | 摩擦片变薄、气隙过小，长期半抱闸摩擦 |
| 示教器报刹车检测故障、松闸响应延迟 | 摩擦片损耗，衔铁行程不足 |
| 启停有金属摩擦异响、周期性卡顿 | 摩擦片磨薄，背板刮擦制动盘 |
| 频繁碰撞报警，轻微负载就过载 | 松闸不彻底，持续带阻力运转 |
4. 电气辅助检测（区分电气故障 / 摩擦片机械磨损）
万用表测抱闸线圈 DC24V，标准电阻 70~110Ω，阻值正常 = 电气无故障，打滑下坠根源为摩擦片磨损。
三、摩擦片完整更换分步流程

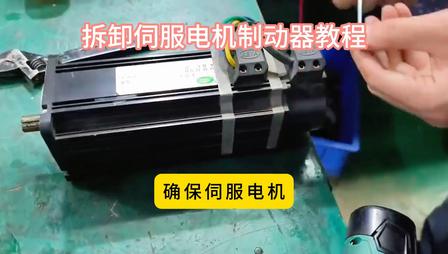

步骤 1：拆卸电机尾部防护罩、编码器
电机尾部结构
拆卸编码器
拆下电机尾部 4 颗固定螺丝，取下防尘外罩；
标记编码器插头、动力线、抱闸线位置，拔下全部线束；
拧下编码器中心顶丝，用 M5 顶丝平稳顶出编码器，禁止撬动码盘，避免原点丢失；
露出制动器总成 4 颗固定内六角螺栓。
步骤 2：完整取出制动器组件
对角均匀松开制动器固定螺丝，平稳抽出整套电磁制动器；
依次拆分：线圈底座→复位弹簧组→衔铁→摩擦片→制动盘；
分开摆放所有小零件（弹簧、垫片），防止丢失、混装。
步骤 3：全部件深度清洁（粉尘车间核心工序）
塑料软刮板刮除衔铁、制动盘、摩擦片卡槽硬化铁粉油泥，禁用钢丝刷；
金属零件浸泡精密电子清洗剂 5min，软毛刷清理弹簧槽、导向柱内嵌粉尘；
洁净干燥压缩空气吹干，磁棒吸附金属磨屑，无尘台彻底晾干；
重点清理衔铁导向柱（粉尘卡滞造成偏磨的根源）。
步骤 4：更换全新原厂摩擦片 + 配套易损件
选用埃斯顿同型号原厂摩擦片，禁止通用非标件（摩擦系数、厚度不匹配）；
同步检查配套件，有损坏一次性更换：
复位弹簧：锈蚀、回弹无力、变形整套更换；
制动盘：划痕深度＞0.05mm、翘曲变形，800 目水磨抛光，严重磨损直接换新；
导向柱：锈蚀、毛刺打磨光滑，薄涂高温干式润滑脂；
装配要点：润滑脂绝对不能沾到摩擦片接触面，会永久打滑、制动力失效。
步骤 5：校准制动器标准气隙（决定松闸 / 抱闸效果，重中之重）
埃斯顿伺服制动器标准气隙 0.20~0.30mm（塞尺测量衔铁与摩擦片间隙）
依次装配制动盘、新摩擦片、衔铁、弹簧、线圈底座；
对角分次锁紧固定螺栓，防止衔铁单侧偏斜；
塞尺多点复测气隙：
间隙＜0.15mm：松闸不彻底，电机长期发热、卡顿；
间隙＞0.35mm：抱闸无力，断电滑轴下坠；
通断 24V 电源测试：通电衔铁快速吸合无阻滞，断电弹簧立刻回弹抱紧。
步骤 6：复原编码器、密封防尘
对位平稳装入编码器，均匀锁紧螺丝，防止码盘偏心；
电机后盖更换全新发泡防尘海绵，接缝薄打耐油密封胶；
复原所有线束，按标记插紧插头，整理线束无拉扯。
四、装配后整机验证流程（避免返工）
空载单轴测试：单独运行磨损轴（J5/J6）全行程往复 30min，无卡顿、无金属摩擦异响；
电流温度监控：示教器读取伺服空载电流，平稳无冲高，电机外壳温升≤35℃；
断电锁止测试：松掉使能、切断 24V 抱闸电源，手腕静置 30min 无下坠、无位移；
连续刹车循环：启停 50 次，松闸、锁止动作干脆无延迟；
故障清除标定：重启控制柜清除刹车报警，执行原点回归、刹车自检程序。
五、粉尘车间长效防护，延长摩擦片寿命
手腕 J4/J5/J6 加装分段机器人防护服，电机尾部预留可拆防尘检修窗；
电机后盖通气孔更换带金属滤网防尘帽，阻隔悬浮金属粉尘吸入制动器；
维护周期：焊接 / 打磨粉尘工位每 3 个月开盖检查摩擦片厚度，普通洁净车间半年复查；
禁止高压水枪直冲电机尾部，水汽混合粉尘会加速弹簧锈蚀、摩擦片偏磨。
六、常见更换后故障排查
更换后仍手腕下坠：气隙调太大、弹簧疲劳未更换、制动盘磨损；
电机发热卡顿：气隙过小、润滑脂沾到摩擦面、衔铁导向柱卡滞；
上电刹车抱死无法转动：抱闸 24V 线路断路、线圈插头松脱；
原点频繁丢失：编码器装配偏心、线束弯折破损。
